I nutidens hastigt udviklende globale nye energi- og energilagringsteknologier er batterienergilagringssystemer gradvist ved at blive en nøglekomponent i energistrukturtransformation.
Blandt de mange energilagringsteknologier er væskekølede batterienergiopbevaringspakker ved at blive det almindelige valg til storskala energilagringskraftværker, industrielle energilagringssystemer og højtydende applikationer på grund af deres høje sikkerhed, høje stabilitet og lange levetid. Så hvad er en væskekølet batterienergiopbevaringspakke? Hvad er dens fordele sammenlignet med traditionelle luftkølede energilagringsmetoder? Hvordan virker det? Denne artikel vil give en omfattende introduktion til væskekølede batterienergilagringspakker.

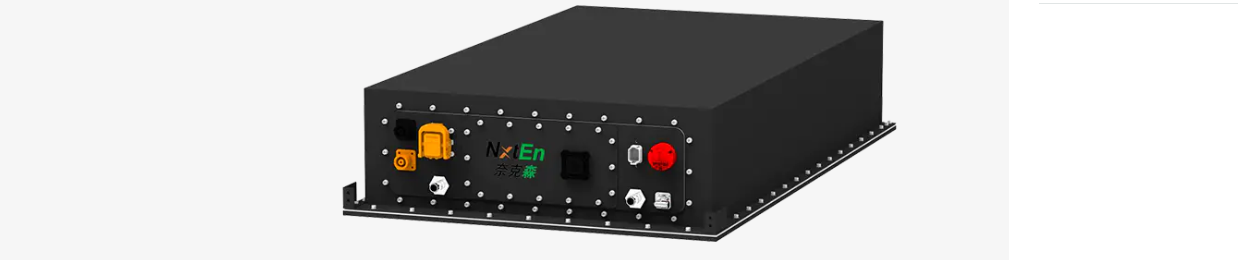

1. Grundlæggende begreber af Væskekølede batterienergiopbevaringspakker
En væskekølet batterienergilagringspakke er en energilagringsenhed, der bruger væskekølende teknologi til at kontrollere batteritemperaturen. Den bruger lithiumbatterier (såsom lithiumjernfosfatbatterier) som kerneenergienheden, der integrerer og pakker flere batterimoduler. En cirkulerende kølevæske strømmer gennem rørledninger for ensartet at fjerne varme fra batteriet og derved holde batteriets drift inden for et stabilt og sikkert temperaturområde.
Store energilagringssystemer genererer betydelig varme under opladning og afladning. For høj temperatur kan fremskynde batterinedbrydning, reducere effektiviteten og endda udgøre en sikkerhedsrisiko. Væskekølesystemer, gennem effektiv varmeveksling, holder batteriet inden for dets optimale driftstemperaturområde, hvilket resulterer i sikrere, længerevarende og højere ydeevne.
En væskekølet energiopbevaringspakke består typisk af fire hoveddele:
Batterimodul: Sammensat af flere celler forbundet i serie og parallelt, dette er energikernen i opbevaringspakken.
Køleplade/rør: Kølevæske cirkulerer inden i kølepladen og overfører varme fra batteriet gennem termisk ledning.
Termisk styringssystem: Indeholder en kølevæskepumpe, varmeveksler, ventiler og temperatursensorer, der er ansvarlige for at cirkulere væsken og kontrollere temperatur og flow.
Batteristyringssystem (BMS): Overvåger batterispænding, strøm og temperatur i realtid og arbejder sammen med det termiske styringssystem for at sikre sikker drift af hele systemet.
Disse strukturer arbejder tæt sammen for at danne et stabilt og effektivt temperaturkontrolsystem.
Arbejdsprincippet for væskekølede energiopbevaringspakker
Kernen i et væskekølesystem er "termisk styring af væskecirkulation." Dens arbejdsgang er som følger:
（1）Batteriet genererer varme under drift;
（2）Væskekølepladen er fastgjort til batterimodulet og leder varme til kølevæsken gennem det termisk ledende metalmateriale;
（3） Kølevæsken strømmer under drevet af en pumpe og transporterer varme til varmeveksleren;
（4） Varmeveksleren afleder varmen (udskifter den med luft eller kølesystemet);
（5）Den afkølede væske vender tilbage til væskekølepladen og starter en ny cyklus.
Gennem denne kontinuerlige cyklus styres batteritemperaturen præcist inden for et ideelt område, typisk 20℃–35℃.
2. Fordele og funktioner ved væskekølet batterienergiopbevaringspakke
(1) Præcis og ensartet temperaturkontrol
Sammenlignet med luftkølede systemer med store temperaturforskelle og ujævn varmeafledning, kan væskekøling kontrollere batteritemperaturforskellen inden for 3 ℃, hvilket væsentligt reducerer risikoen for termisk løb.
(2) Forbedret batterilevetid og ydeevne
Stabil temperatur sænker effektivt batteriets aldring, øger batteriets levetid med 20%-40%, samtidig med at opladnings- og afladningseffektiviteten forbedres.
(3) Betydeligt forbedret sikkerhed
Væskekølesystemer kan hurtigt sprede varme, når batteritemperaturen er unormal, og samtidig arbejde sammen med BMS for beskyttelse, hvilket gør det velegnet til storskala energilagringsprojekter.
(4) Understøttelse af applikationer med høj energitæthed og storskala
Væskekøling har stærke varmeafledningsegenskaber, der understøtter driften af højere effekt og større energilagringssystemer, hvilket gør den særligt velegnet til industriel og kommerciel energilagring, grid peak barbering og integration af fotovoltaisk energilagring.
Anvendelsesområder for væskekølede energiopbevaringspakker
Væskekølingsteknologi trænger hurtigt igennem forskellige energilagringsscenarier, herunder:
Storskala energilagringskraftværker på nettet (frekvensregulering, peak barbering og dalfyldning)
Kommercielle og industrielle energilagringssystemer (reducerer elomkostninger og forbedrer strømforsyningens stabilitet)
Integrerede solcelle-energilagringssystemer og vindenergilagringssystemer
Backup strøm til datacentre og kommunikationsbasestationer
Batteribyttestationer til elbiler og ladestationer.
Dens stabilitet og høje sikkerhed gør den til en vigtig komponent i den digitale og intelligente fremtid for energi.
Væskekølede batterienergiopbevaringspakker er energilagringsprodukter, der udnytter væskecirkulation til varmeafledning, for at opnå effektiv, sikker og stabil drift. Med sin høje sikkerhed, lange levetid og høje ydeevne er den ved at blive en af de vigtigste energilagringsløsninger i den nye energiindustri.
3. Hvorfor vælger flere og flere producenter væskekølede energilagringsløsninger?
Med den hurtige vækst i den nye energiindustri og den kontinuerlige udvidelse af anvendelsesscenarier for energilagring, er batterisikkerhed, systemeffektivitet og levetid efterhånden blevet industriens centrale bekymringer. Især i applikationer med høj effekt og høj energitæthed, såsom energilagringskraftværker i stor skala, industriel og kommerciel energilagring og integration af fotovoltaisk energilagring, kan traditionelle luftkølede energilagringsløsninger ikke længere opfylde højere ydeevnekrav. Som et resultat er væskekølede energilagringsløsninger hurtigt dukket op og blevet det almindelige valg for mange producenter af energilagringsudstyr. Så hvorfor vælger flere og flere producenter væskekølede energilagringsløsninger? Hvad er industriens logik og teknologiske drivkræfter bag dette?
(1) Kritiskiteten af termisk styring bestemmer den øvre sikkerhedsgrænse for energilagringssystemet
De mest almindeligt anvendte batterier i energilagringskraftværker er lithiumjernfosfatbatterier og ternære lithiumbatterier. Disse to typer batterier genererer konstant varme under opladning og afladning. Hvis varmen ikke kan spredes i tide, vil det føre til:
Kontinuerlig stigning i batteritemperaturen
Øget indre modstand
Ubalance i kemiske reaktioner
Forkortet batterilevetid
Det farligste er, at det kan forårsage termisk flugt eller endda en sikkerhedsulykke.
Luftkøling er afhængig af luftstrøm til afkøling, men luft har ekstremt lav varmeledningsevne og begrænset varmeafledningskapacitet, især i energilagerrum med tæt stablede batterier, hvor varmen ikke let afledes. Når systemet skalerer op til megawatt-niveauet, vil presset på termisk styring mangedobles.
I modsætning hertil bruger væskekøling kølevæske til direkte at kontakte batterimodulerne til varmeoverførsel, og varmeafgivelseshastigheden er snesevis af gange hurtigere end luft. Derfor indser flere og flere producenter, at termisk styring er blevet livline for energilagringssystemer, og væskekøling er en mere effektiv og pålidelig løsning.
(2) Væskekøling gør storskala energilagringssystemer sikrere
Energilagringsindustrien er i hastig vækst, og store kraftværker er ofte tilsluttet nettet, hvilket stiller højere krav til sikkerheden. Luftkølede systemer har dårlige temperaturudligningsevner, hvilket ofte resulterer i store temperaturforskelle mellem moduler og lokal overophedning. For energilagring med stor kapacitet er dette en potentiel sikkerhedsrisiko.
Væskekølingsteknologi giver følgende fordele:
Mindre temperaturforskel: Væskekøling kan stabilt kontrollere celletemperaturforskellen inden for 3 ℃, langt bedre end temperaturforskellen på 8-15 ℃ i luftkølede systemer. Højere temperaturkonsistens resulterer i mere ensartet batterinedbrydning og højere sikkerhed.
Hurtigere temperaturkontrolrespons: Når batteritemperaturen stiger unormalt, kan væskekøling hurtigt fjerne varme, hvilket forhindrer lokal overophedning.
Understøtter fuld livscyklussikkerhedsovervågning: Væskekølesystemet er forbundet med BMS (Battery Management System) for at opnå: temperaturovervågning i realtid, automatisk justering af kølevæskeflow og tidlig fejladvarsel. Disse er alle præcise temperaturkontrolfunktioner, som luftkølede systemer ikke kan opnå.
Derfor er den flydende køleløsning med sin højere sikkerhed og bedre temperaturensartethed naturligvis blevet det foretrukne valg til storskala energilagringsprojekter.
(3) Forbedret batterilevetid og reducerede livscyklusomkostninger for energilagring
Batteriomkostningerne udgør mere end 50 % af de samlede omkostninger ved et energilagringssystem, og levetiden bestemmer direkte systemets økonomiske levedygtighed.
Problemer med luftkølede løsninger: Store temperaturforskelle fører til inkonsekvent celleforringelse, hvilket resulterer i højere vedligeholdelses- og udskiftningsomkostninger. Fordele ved væskekøling: Høj temperatur ensartethed, hvilket gør nedbrydningshastigheden af hver celle mere konsistent, forlænger batteriets levetid med 20% ~ 40%. Reducerer for tidlig batterimodulfejl, sænker vedligeholdelsesproblemer og frekvens.
Når omfanget af energilagringssystemer når MWh- eller GWh-niveauet, er omkostningsfordelen med den forlængede levetid betydelig. Dette er grunden til, at producenter er mere villige til at bruge væskekølingsteknologi, som har en længere levetid og lavere efterfølgende omkostninger.
(4) Væskekøling er mere velegnet til energilagringssystemer med høj energitæthed og høj effekt
Med væksten i efterspørgsel efter energilagring udvikler forskellige energilagringsenheder sig i retning af "mindre størrelse og større kapacitet".
Under denne tendens viser luftkølede systemer gradvist deres mangler:
Kompleks luftkanaldesign
Svært ved at dække kompakte rum med luftstrøm
Utilstrækkelig varmeafledning under højeffekt opladning og afladning
Væskekølesystemer er perfekt egnede til denne udviklingsretning.
Væskekøling giver flere fordele: Højeffektiv varmeveksling, lille fodaftryk, understøttelse af højere effekttæthed og anvendelighed til højhastigheds- og højstrømsscenarier.
Derfor er væskekøling mere fordelagtig til applikationer som containeriseret energilagring, rackmonteret energilagring, kraftstationsenergilagring og energilagring til elbilbatteriudskiftningsstationer og ladestationer. Producenter vælger flydende køleløsninger i vid udstrækning for at tilpasse sig udviklingstendensen med "høj effekt, høj tæthed og høj integration" i energilagringssystemer.
(5) Væskekølesystemer er mere intelligente og egnede til fremtidig energilagringsudvikling
Energilagringsindustrien bevæger sig mod intelligens og digitalisering, og væskekølesystemer passer problemfrit til denne trend.
Tilføjelsen af temperatursensorer, flowsensorer, tryksensorer og algoritmemodeller til væskekøleløsninger gør det muligt for systemet at: Automatisk regulere kølehastigheden, intelligent forudsige temperaturændringer, optimere energiforbruget og opnå fjernovervågning og -diagnose.
Med anvendelse af AI, batterisundhedsstyring (BHM) og big data-platforme kan væskekølesystemer opnå: Tidlig fejladvarsel, automatisk justering af den optimale temperaturzone, levetidskurveberegning og optimale driftsomkostninger. I modsætning hertil kæmper luftkølede løsninger for at opnå en sådan raffineret intelligent styring; derfor accelererer tendensen til intelligens populariseringen af flydende køleløsninger.
(6) Omkostningerne til flydende kølesystemer er hurtigt faldende, hvilket sænker industriens adgangsbarriere
I de tidlige dage var flydende køleløsninger faktisk dyrere og strukturelt mere komplekse, så luftkøling blev mainstream. Men med teknologisk modenhed og skalering af forsyningskæden er prisen på væskekølesystemer faldet betydeligt:
Standardiseret produktion af væskekøleplader
Modularisering af kølevæskecirkulationssystemer
Øget integration af styresystemer
Stordriftsfordele forårsaget af den hurtige udvidelse af efterspørgslen i energilagringsindustrien
I øjeblikket er omkostningsforskellen mellem væskekøling og luftkøling indsnævret betydeligt, mens ydelsesfordelene bliver mere og mere tydelige.
Producenters valglogik er blevet klar: En lille stigning i omkostningerne giver væsentligt højere sikkerhed og levetidsafkast, hvilket gør det til et meget værdifuldt valg.
4. Hvordan opnår en væskekølet batteripakke både høj effektivitet og sikkerhed?
I nutidens hastigt udviklende energilagring og nye energiindustri er sikkerheden og effektiviteten af batterisystemer blevet industriens kernefokus. Uanset om det er storskala energilagringskraftværker på nettet, industrielle og kommercielle energilagringssystemer eller lade- og udskiftningsstationer for elektriske køretøjer og udendørs energiudstyr, er en stabil, effektiv og pålidelig batteripakke afgørende. Væskekølede batteripakker er hurtigt dukket op i denne sammenhæng og er blevet den almindelige løsning til temperaturstyring af energilagring. Så hvordan opnår en væskekølet batteripakke både høj effektivitet og sikkerhed?
(1) Kerneværdien af en væskekølet batteripakke: Temperaturkontrol bestemmer ydeevne og sikkerhed
Batterier genererer en stor mængde varme under op- og afladning. Hvis denne varme ikke kan spredes i tide, vil den ikke kun reducere effektiviteten, men kan også forårsage sikkerhedsrisici. Industridata viser, at mere end 80 % af batterifejl er relateret til temperaturløb, mens traditionelle luftkølede systemer på grund af luftens svage termiske ledningsevne ikke er i stand til at opfylde varmeafledningskravene til applikationer med høj energitæthed.
Væskekølede batteripakker fjerner direkte varme fra batteriet gennem cirkulerende kølevæske, og tilbyder varmeudvekslingsevne dusinvis af gange stærkere end luftkølede systemer, og bibeholder således en stabil og afbalanceret batteridriftstemperatur. Denne temperaturstyringsevne er grundlaget for at opnå "højeffektiv sikkerhed."
(2) Hvordan opnår den væskekølede batteripakke effektiv varmeafledning?
Designprincippet for væskekølesystemet kan opsummeres i fire ord: hurtig varmeoverførsel. Dens kernestruktur inkluderer:
Væskekøleplade i tæt kontakt med batterimodulet: Kølekanalerne i væskekølepladen er tæt på batteriet og absorberer hurtigt varme gennem metalmaterialets høje varmeledningsevne.
Kølevæskecirkulation fjerner varme: En cirkulationspumpe driver kølevæskestrømmen og overfører varme fra batteriet til varmeveksleren.
Effektiv varmeafledning af varmeveksleren: Varmeveksleren afleder yderligere varme gennem luft eller væske, så kølevæsken køles ned igen.
Intelligent temperaturkontrolsystem: Temperatursensorer og kontrolsystemet overvåger batteritemperaturen i realtid og justerer automatisk kølevæskens flowhastighed og hastighed. Gennem denne lukkede sløjfemekanisme med "varmeabsorption → varmeoverførsel → varmeafledning → cirkulation", sikrer væskekølesystemet, at batteriet altid fungerer inden for dets optimale temperaturområde (typisk 20–35 ℃), hvilket garanterer stabil og pålidelig ydeevne.
(3) Hvordan forbedrer væskekølingsteknologi batteriets effektivitet?
Effektivitetsforbedringer afspejles hovedsageligt i tre aspekter:
Forbedret temperaturstabilitet forbedrer opladnings- og afladningseffektiviteten. Den kemiske reaktionshastighed af et batteri er direkte relateret til temperaturen. For høj temperatur fører til for hurtige reaktioner og øget indre modstand, mens alt for lave temperaturer reducerer udledningsydelsen. Det flydende kølesystem holder batteriet inden for dets optimale ydeevneområde, hvilket giver mulighed for mere effektiv energiomdannelse.
Hurtig afkøling undgår effektbegrænsninger. I applikationer med høj effekt (såsom spidsafladning og hurtig opladning) begrænser varmeopbygning batteriets output. Væskekølesystemet kan hurtigt sprede varme, hvilket gør det muligt for batteriet at opretholde høj effekt kontinuerligt.
Lille temperaturforskel forbedrer systemets konsistens. Væskekølesystemet kan kontrollere temperaturforskellen mellem celler til inden for 3 ℃, væsentligt bedre end 8-15 ℃ for luftkøling. Bedre konsistens resulterer i højere overordnet systemeffektivitet og mere ensartet nedbrydning.
Sammenfattende holder væskekølede batteripakker batteriet i optimal stand og opnår højere energiudnyttelse og mere stabil ydeevne.
(4) Hvordan opnår væskekølede batteripakker højere sikkerhed?
Sammenlignet med luftkølede løsninger har væskekølede løsninger betydelige sikkerhedsfordele. Nøgleårsager omfatter:
Mere præcis temperaturkontrol, hvilket reducerer risikoen for termisk løb.
Termisk flugt er ofte forårsaget af lokaliserede høje temperaturer, mens væskekølede systemer hurtigt kan fjerne lokaliseret varme, hvilket forhindrer temperaturopbygning.
Omfattende temperaturovervågningssystem.
Væskekølede systemer omfatter typisk:
Flerpunkts temperaturfølere
Kølevæsketemperaturovervågning
Flow- og trykovervågning
Dyb integration med BMS.
Disse gør det muligt for systemet at give tidlige advarsler om temperaturanomalier, hvilket giver mulighed for forebyggende foranstaltninger, før der opstår en fejl.
5. Hvordan vedligeholder man et væskekølet batterienergiopbevaringssystem?
Væskekølede batterienergilagringssystemer er med deres effektive, stabile og sikre temperaturstyringsydelse blevet mainstream-teknologien i storskala energilagringsprojekter, industriel og kommerciel energilagring, energilagring på nettet og integrerede solcelle-energilagringssystemer. Men selv med de fremragende varmeafledningsevner i væskekølede systemer, er daglig vedligeholdelse stadig afgørende. God vedligeholdelse sikrer ikke kun langsigtet stabil drift af systemet, men forlænger også batteriets levetid, reducerer drifts- og vedligeholdelsesomkostninger og øger den samlede værdi af energilagringsaktiver. Så hvordan vedligeholder man korrekt et væskekølet batterienergilagringssystem?
(1) Daglig overvågning: Holde systemet i en kontrollerbar tilstand
Kernen i væskekølet energilagring er temperaturkontrolsystemet, derfor er det nødvendigt at opretholde realtidsovervågning af nøglesystemparametre. Dette omfatter hovedsageligt:
Temperaturovervågning
Kontroller regelmæssigt batterimodulets temperatur
Sørg for, at celletemperaturforskellen forbliver inden for det tilladte område (normalt ≤ 3-5°C)
Tjek for lokal opvarmning eller unormale varme punkter
Temperaturstabilitet er direkte relateret til batterilevetid og sikkerhed og bør være det vigtigste daglige eftersyn.
Kølevæsketemperatur, tryk og flowhastighed
Er temperaturforskellen i kølevæskeforsyningskredsløbet normal?
Er strømningshastigheden stabil?
Er der unormale tryksvingninger? Utilstrækkeligt flow eller lavt tryk kan være et signal om rørblokering, lækage eller pumpesvigt.
Systemalarmregistreringer
Kontroller jævnligt BMS-, EMS- og væskekølingsregulatoralarmer
Håndter omgående unormale temperaturer, flowalarmer og sensorfejl
Tidlig detektering og håndtering gennem softwareovervågning er den mest effektive vedligeholdelsesmetode.
(2) Vedligeholdelse af væskekølesystem: Nøgletrin for at sikre køleydelse
Vedligeholdelse af væskekølede energilagringssystemer fokuserer på følgende aspekter:
Vedligeholdelse og udskiftning af kølevæske
Langvarig brug af kølevæske kan føre til nedbrydning, forurening og koncentrationsændringer. Derfor er det nødvendigt at:
Kontroller jævnligt kølevæskeniveauet
Sørg for, at kølevæskekoncentrationen og -forholdet opfylder kravene
Udskift kølevæsken i henhold til producentens anbefalinger (normalt hvert 1-2 år)
Brug af ikke-kompatible væsker vil påvirke varmevekslingseffektiviteten og kan endda korrodere rør.
Tjek for utætheder i væskekølesystemet. Utætheder i væskekølesystemet kan føre til: Nedsat køleeffektivitet; Pumpen går i tomgang og potentiel kortslutningsrisiko. Regelmæssig kontrol er påkrævet for at løse: Løse forbindelser; Revner i de aldrende rør; Udsivning af kølevæske.
(3) Rengøring og tilstandsinspektion af væskekølepladen. Kalkdannelse, blokeringer eller dårlig kontakt i væskekølepladen påvirker direkte varmeafledningseffektiviteten. Tjek for: Uhindrede kølevæskestrømningskanaler; Jævn og tæt kontakt med batterimodulet; Korrosion eller deformation.
Inspektion af cirkulationspumpe. Cirkulationspumpen er kernekraftkomponenten i væskekølesystemet og kræver regelmæssig inspektion for at løse: Unormal støj; Stabilt flow og tryk; Vibration og lækage. Reparer eller udskift om nødvendigt.
(4) Vedligeholdelse af batterimodul: Nøglen til at forlænge batteriets levetid. Selvom væskekølesystemet reducerer batterinedbrydning betydeligt, er nødvendig modulvedligeholdelse stadig vigtig.
Tjek cellekonsistens: Individuel cellespændingsforskel; Temperatur konsistens; Intern modstandstrend. Hvis forskellen er for stor, skal udligning udføres eller modulet udskiftes. Rengøring og støvfjernelse
Ved at holde batterirummet rent reduceres systemets varme- og støvskader på elektroniske komponenter.
Inspektion af faste komponenter
Sørg for, at modulets monteringskomponenter er sikre for at forhindre vibrationsinduceret dårlig kontakt.
(5) Miljøvedligeholdelse: Eksterne faktorer, der bestemmer langsigtet systemstabilitet
Oprethold god ventilation i energiopbevaringsrummet:
Selvom det er et væskekølet system, reducerer tilstrækkelig luftstrøm i rummet det samlede varmeafledningstryk.
Undgå ekstreme miljøpåvirkninger:
Undgå direkte sollys i områder med høj temperatur.
Frostbeskyttelsesforanstaltninger er påkrævet i kolde områder.
Styrket tætning og beskyttelse er nødvendig i fugtige eller korrosive miljøer.
6. Ofte stillede spørgsmål om væskekølede batterienergiopbevaringspakker
Med den hastige udvikling af den nye energiindustri bliver energilagringssystemer efterhånden et centralt knudepunkt i energistrukturen. Blandt talrige energilagringsteknologier er væskekølede batterienergilagringspakker ved at blive industriens mainstream på grund af deres høje varmeafledningseffektivitet, høje sikkerhed, lange levetid og egnethed til storskala energilagringsprojekter. Denne artikel vil besvare de oftest stillede spørgsmål fra flere dimensioner, herunder principper, ydeevne, applikationer, installation, vedligeholdelse og sikkerhed.
(1) Ofte stillede spørgsmål om grundlæggende koncepter
Q1. Hvad er en væskekølet batterienergiopbevaringspakke?
En væskekølet batterienergilagringspakke er et energilagringsprodukt, der bruger væskekøling til at styre batteritemperaturen. Batterier genererer en stor mængde varme under drift, især i scenarier med høj strøm, høj effekt opladning og afladning. Varmeakkumulering kan føre til nedsat batteriydelse og endda sikkerhedsrisici. Det flydende kølesystem bruger kølevæske, der cirkulerer inde i rørene til hurtigt at fjerne varme, hvilket opnår meget præcis temperaturkontrol og tillader batteriet at fungere inden for sit optimale temperaturområde, hvilket forbedrer systemets sikkerhed og levetid.
Q2. Hvorfor er batteritemperaturkontrol nødvendig? Lithium-ion-batterier er meget følsomme over for temperatur. For høje temperaturer fremskynder batterinedbrydning og øger risikoen for termisk løb markant; for lave temperaturer reducerer opladnings- og afladningseffektiviteten og kan endda forhindre opladning helt. At holde batteriet inden for et ensartet og stabilt temperaturområde er afgørende for at sikre en bæredygtig og sikker drift af energilagringssystemer. Væskekølingsteknologi blev udviklet for at forbedre temperaturstyringens nøjagtighed, reducere temperaturforskelle og forbedre varmeafledningseffektiviteten.
Q3. Hvad er forskellen mellem væskekøling og luftkøling?
Væskekøling bruger et kølemiddel til at opnå retningsbestemt varmeafledning, mens luftkøling udelukkende afhænger af luftstrømmen. Væskekøling giver hurtigere varmeafledning, bedre temperaturensartethed og højere sikkerhed, hvilket gør den velegnet til energilagringssystemer i stor skala. Selvom luftkøling er relativt billig, lider den af ujævn temperaturkontrol og er mere velegnet til energilagring i mindre skala. Efterhånden som energilagringssteder udvides, erstatter væskekøling i stigende grad luftkøling som den almindelige løsning.
Q4. Hvad er kølevæsken i et flydende kølesystem? Er det farligt?
Kølevæsken er generelt en blanding af ethylenglycol og vand, som har fremragende termisk ledningsevne, ikke-brændbarhed, lav flygtighed, korrosionsbestandighed og frostbestandighed. Dens elektriske ledningsevne er ekstremt lav, så utætheder vil ikke umiddelbart forårsage kortslutning. De fleste kølevæsker er meget sikre, ligner køretøjskølevæsker, og er ikke klassificeret som farlige materialer.
(2) Ofte stillede spørgsmål vedrørende arbejdsprincipper
Q5. Hvordan afkøler et væskekølesystem batteriet?
Kernen i et væskekølesystem består af en væskekøleplade, kølevæske, vandpumpe, varmeveksler og controller. Når batteriet genererer varme under drift, overføres varmen til kølevæsken gennem kontakten mellem batterimodulet og væskekølepladen. Kølevæsken cirkulerer under vandpumpens drev, transporterer varmen bort og overfører den til varmeveksleren, hvor den derefter afledes gennem luft eller køleudstyr. Hele systemet danner en kontinuerlig varmevekslingscyklus, der holder batteriet inden for et sundt temperaturområde.
Q6. Hvad er funktionen af væskekølepladen?
Væskekølepladen er direkte fastgjort til batterimodulet og er en nøglekomponent til varmeoverførsel. Dens interne præcisionsflowkanaldesign gør det muligt for kølevæsken jævnt at komme i kontakt med varmeafledningsoverfladen, hvilket opnår effektiv varmeafledning og minimal temperaturforskelkontrol. Ydeevnen af væskekølepladen bestemmer varmeafledningskvaliteten af væskekølesystemet og batteriets levetid.
Q7. Kræver et væskekølesystem intelligent styring?
Ja. Væskekølesystemer er typisk integreret med batteristyringssystemer (BMS). Når temperaturen stiger, øger systemet automatisk kølevæskeflowet, justerer ventilpositioner og aktiverer boostertilstande for at opnå præcis temperaturkontrol. Intelligent styring forbedrer ikke kun effektiviteten, men giver også rettidige alarmer eller nedlukninger i unormale situationer, hvilket sikrer sikkerhed.
(3) Ofte stillede spørgsmål om Performance Advantage
Q8. Hvad er de vigtigste fordele ved væskekølede energilagringspakker?
De vigtigste fordele ved væskekølede energiopbevaringspakker inkluderer:
Mere præcis temperaturkontrol, med temperaturforskelle mellem batterier kontrolleret inden for 3°C;
Hurtigere varmeafledningsfeedback, i stand til at håndtere højeffektapplikationer;
Forbedret batterilevetid, forlænger levetiden med 20 %-40 %;
Sikker drift, hvilket reducerer risikoen for termisk løbsk;
Højere energitæthed, hvilket giver mulighed for et mere kompakt system;
Lavere støj, velegnet til industrielle og kommercielle applikationer.
Q9. Forbruger et væskekølesystem strøm? Vil det reducere energilagringseffektiviteten?
Et væskekølesystem bruger en del energi til pumpedrift og varmeveksling. Det samlede energiforbrug er dog meget lavt, generelt 1%–3% af energilagersystemets samlede energi. Sammenlignet med den forbedrede sikkerhed og forlængede levetid, det medfører, er dette energiforbrug helt inden for acceptable grænser.
Q10. Vil støjen fra et væskekølesystem påvirke brugen af det?
Støjen fra et væskekølesystem kommer hovedsageligt fra vandpumpen og blæseren og er generelt lavere end fra et luftkølet system. Fordi væskekøling har høj varmeafledningseffektivitet, behøver ventilatoren ikke at køre ved høj hastighed, hvilket resulterer i lavere generel støj, hvilket gør den velegnet til støjfølsomme områder såsom fabrikker og kommercielle bygninger.
(4) Ofte stillede spørgsmål om applikationsscenarier
Q11. Hvilke scenarier er egnede til at bruge væskekølede energilagringspakker?
Væskekølede energilagringspakker er velegnede til alle scenarier med høje krav til varmeafledning, sikkerhed og levetid, herunder:
Storskala energilagringskraftværker på nettet;
Industriel og kommerciel energilagring;
Fotovoltaisk energilagring; vindenergilagring;
Microgrid systemer;
Datacenter backup strøm;
Hurtigladestationer, batteribyttestationer energilagring;
Udbredelse af energilagring i høje temperaturer eller ekstremt kolde miljøer.
Q12. Kræver energilagring i boliger væskekøling?
Normalt ikke. Energilagring i boliger er lille i størrelse, lavt strømforbrug og genererer lidt varme; luftkøling er tilstrækkelig. Væskekølesystemer er mere velegnede til energilagringssystemer med stor kapacitet, der spænder fra 50 kWh til MWh.
Q13. Er væskekølet energilagring velegnet til højtemperaturområder?
Meget velegnet. Væskekølesystemer kan opretholde en stabil temperaturkontrol i højtemperaturområder, og yder særligt godt i højtemperaturmiljøer såsom ørkener, kraftværker og containerhytter. I ekstrem varme kan den også fungere sammen med aircondition.
Q14. Kan flydende kølesystemer fungere i kolde områder?
Ja. Kølevæsken har frostbeskyttelsesegenskaber, og det flydende kølesystem kan opretholde flydende ved lave temperaturer. Det kan også hæve batteripakkens temperatur ved hjælp af temperaturstyringsstrategier, hvilket gør det muligt for systemet at fungere normalt i miljøer med titusinder grader under nul.
(5) Ofte stillede spørgsmål om installation og brug
Q15. Hvad skal man være opmærksom på, når man installerer en væskekølet energiopbevaringspakke?
Under installationen skal du sikre dig:
God ventilation og ingen forhindringer på stedet;
En fast, vandtæt og støvtæt udstyrsbase;
Tætte og lækagesikre kølevæskerørforbindelser;
Standardiserede ledninger til kommunikation og elledninger;
Omgivende lys, vind og regn bør ikke komme i direkte kontakt med batteripakken;
Omfattende idriftsættelse bør udføres efter systeminstallation, inklusive flowhastighed, tryk og temperaturtest. Korrekt installation kan betydeligt reducere senere fejl og forbedre sikkerheden.
Q16. Kan væskekølede energiopbevaringspakker installeres udendørs?
De fleste væskekølede energilagringsprodukter anvender container- eller stativmonterede designs og kan placeres direkte udendørs. Imidlertid er miljøbeskyttelsesforanstaltninger nødvendige, såsom parasoller, regnskjuler, fugttætte fundamenter og lynbeskyttelsesanordninger.
Q17. Skal det væskekølede system efterfyldes efter installationen?
Nogle systemer leveres fyldt med kølevæske, mens andre kræver tilsætning på stedet. Kølevæske skal tilsættes i henhold til producentens påkrævede koncentration og forhold. Efter tilsætning af kølevæske skal der udføres et luftrensningstrin for at sikre, at der ikke er luftbobler i systemet, hvilket bibeholder gode strømningskanaler.
(6) Ofte stillede spørgsmål om vedligeholdelse
Q18. Hvor ofte skal kølevæsken i et væskekølet system udskiftes?
Det anbefales generelt at skifte det hvert 1-2 år. I miljøer med høje temperaturer og langsigtede scenarier med høj effekt kan udskiftningscyklussen forkortes passende. Hvis kølevæsken viser sig at være uklar, misfarvet eller indeholder urenheder, skal den straks udskiftes.
Q19. Hvornår skal de væskekølede rør efterses? Følgende situationer kræver øjeblikkelig inspektion:
Unormal stigning i batteritemperaturen;
Systemalarm, der indikerer nedsat flowhastighed;
Udsving i kølevæsketrykket;
Flydende spor på jorden;
Unormal pumpestøj eller betydelige vibrationer.
Regelmæssige inspektioner kan forhindre sikkerhedsrisici forårsaget af længerevarende små utætheder.
Q20. Vil vandpumpen i væskekølesystemet blive beskadiget?
Vandpumpen er en driftskomponent med høj belastning og kan blive slidt efter lang tids drift. Dens generelle levetid er titusindvis af timer eller mere, og den kan om nødvendigt udskiftes. Regelmæssig overvågning af støj, flowhastighed og temperatur kan registrere tegn på pumpens ældning på forhånd.
Q21. Trænger væskekølesystemet til at blive renset?
Ja. Aflejringer eller kalk i kølevæsken vil reducere varmevekslingseffektiviteten. Rengøringscyklussen afhænger af driftsmiljøet og kølevæskekvaliteten; en komplet rengøring anbefales hvert 1-2 år.
(7) Ofte stillede spørgsmål om sikkerhed
Q22. Vil en lækage i væskekølesystemet forårsage en kortslutning?
Nej, det vil ikke forårsage en øjeblikkelig kortslutning. Kølevæsken har ekstrem lav ledningsevne og er meget sikrere end rent vand. Batterirummet har også lækagedetektion og alarmfunktioner; systemet vil automatisk lukke ned, når der registreres en risiko. Lækagehændelser er ekstremt sjældne, når de vedligeholdes i henhold til specifikationerne.
Q23. Kan væskekølet energilagring opleve termisk løb?
Ethvert lithium batterisystem indebærer en teoretisk risiko, men væskekøling reducerer sandsynligheden markant. Med præcis temperaturkontrol, ensartet varmeafledning og intelligente beskyttelsesmekanismer undertrykker væskekøling effektivt spredningen af termisk løbsk, hvilket gør det til en af de sikreste energilagringstemperaturstyringsmetoder, der er tilgængelige i øjeblikket.
Q24. Hvad sker der, hvis det væskekølede system mister strøm?
Systemet stopper med at cirkulere, men så længe batteritemperaturen ikke fortsætter med at stige, vil der ikke være nogen umiddelbar fare. Hvis der arbejdes med høj effekt, vil BMS automatisk reducere strømmen eller stoppe driften for at sikre, at batteritemperaturen ikke fortsætter med at stige.
Q25. Hvilke brandforebyggende foranstaltninger er tilgængelige for væskekølet energilagring?
Disse omfatter typisk: røg- og temperatursensorovervågning; gasslukningssystemer (såsom svovlhexafluorid, inerte gasser); elektriske sikkerhedsforanstaltninger såsom sikringsbeskyttelse og strømbegrænsning; og uafhængigt termisk isoleringsdesign til opbevaringsrummet.
(8) Ofte stillede spørgsmål om indkøb og udvælgelse
Q26. Hvilke indikatorer skal overvejes, når du vælger en væskekølet energiopbevaringspakke? Inklusive, men ikke begrænset til: Mulighed for temperaturforskelkontrol; batteritype (f.eks. lithiumjernfosfat); Energitæthed; Avanceret flydende kølestruktur design; Kølevæske holdbarhed; BMS intelligens niveau; Systemsikkerhedscertificering; Systemets levetid og garantiservice; EMS-kompatibilitet.
Q27. Er væskekølet energilagring dyrere end luftkølet lagring?
Mens de oprindelige udstyrsomkostninger faktisk er højere, giver væskekøling betydelige fordele i forhold til langsigtet drift: Længere batterilevetid; Færre fejl; Lavere risiko for sikkerhedshændelser; Lavere vedligeholdelsesomkostninger.
De samlede livscyklusomkostninger er faktisk mere fordelagtige.
Væskekølede batterienergilagringspakker, med deres mange fordele såsom sikkerhed, pålidelighed, høj effektivitet og lang levetid, er ved at blive en kerneteknologisk trend i energilagringsindustrien. Gennem en grundig forståelse af de grundlæggende principper, driftsmekanismer, sikkerhedsstrategier, vedligeholdelsesmetoder og anvendelsesscenarier for væskekølede systemer, kan brugere mere videnskabeligt evaluere, bruge og administrere denne avancerede energilagringsteknologi.
